Назначение
Датчики избыточного давления серии МТ предназначены для постоянного и равномерного преобразования давления жидкостей, газа, пара и тд. в унифицированнй токовый выходной сигнал (0-5 мА, 4-20 мА). Датчики работают с показывающей и регистрирующей аппаратурой, регуляторами, в системах автоматического контроля, в узлах теплоучета и других устройствах автоматики.
Все датчики избыточного давления МТ100М (Ех) термокомпенсированы по "0" и по всему диапазону измерения, а также в каждом датчике предусмотрена возможность регулировок "0" и диапазона. Датчики удобны для монтажа, не критичны к смене полярности при подключении, имеют разъем типа DIN 43650. Является аналогом датчиков давления КРТ.
Для установки датчиков, рекомендуем использовать специально разработанный коммутационный приборный модуль КПМ-2 имеющий дренажный (спускной) клапан. Подробная информация о модуле находится в разделе "Вспомогательное оборудование".
Характеристики товара:
|
Диапазон измерений |
давление разряжения -0,1 МПа, избыточное давление 0,1-3,9 МПа. |
|
Предел основной допускаемой
погрешности |
± 0,25; ± 0,5 % |
|
Устойчивость к климатическим воздействиям |
-40 (-55)°С +80°С. |
|
Степень защиты от воды и пыли |
IР65 по ГОСТ 1425. |
|
Относительная влажность окружающего воздуха |
до 95 % при 35 °С. |
|
Температура измеряемой среды |
+120°С |
|
По устойчивости к механическим воздействиям датчики соответствуют |
исполнению VI по ГОСТ 12997-84 |
|
Выходной сигнал |
0-5; 4-20 мА. |
|
Напряжение питания |
от 15 до 42В (Исполнение Ех - 24 В). |
|
Масса датчика |
не более 0,3 кг. |
|
Длина датчика |
от 115мм
до 175 мм |
|
Диаметр корпуса |
34 мм. |
|
Межповерочный интервал |
3 года. |
|
Сpедний сpок службы |
15 лет. |
|
Резьбовое соединение |
М12х1,5, М20х1,5, G1/2. |
|
Виброустойчивость, вибропрочность |
10G. |
|
Материал корпуса |
нержавеющая сталь AISI304. |
|
Материал штуцера |
нержавеющая сталь 12Х18Н10Т. |
|
Сенсор |
выполнен по технологии кремний на сапфире. |
|
Электрическое присоединение>: |
DIN 43650. |
Образец оформления заказа
|
Датчики избыточного |
У2(-30+50) |
0,25 |
1,5 МРа |
М1 |
42 |
|
1 |
2 |
3 |
4 |
5 |
1.Обозначение вида климатического исполнения и диапазон темпеpатуp
2.Предел допускаемой основной погрешности.
3.Диапазон измерений.
4.Обозначение резьбового соединения.
М20х1,5 – М1
G ½ - М2
В отсутствии обозначения, поставляется М20х1,5
5.Код выходного сигнала 42 для 4-20мА.

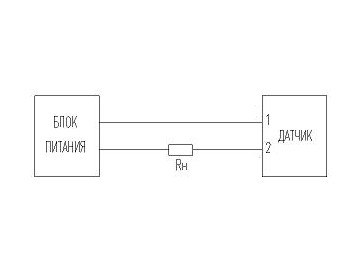

Схема электрическая подключения датчиков.
Электрическое питание датчиков осуществляется от источника постоянного тока напряжением от 15 до 42V, но не менее, определяемого по формуле:
Uнmin=IвRн+Umin,
где Uнmin -
минимальное допускаемое напряжение питания при нагрузке Rн, V;
Rн - сопротивление нагрузки, (кОм).
Umin - минимальное допускаемое напряжение питания без нагрузки,
равное 15V;
Iв - верхнее предельное значение выходного сигнала, равное 20mA.
Rн -
сопротивление нагрузки. Полярность питания датчика может быть выбрана произвольно.
Поверка производится по рекомендации МИ 1997-89, но с подключением к клеммам
1-2 датчика.
